Čo je vankúšové ložisko

Ložisko vankúšového bloku je podstavec používaný na podopretie otočného hriadeľa pomocou kompatibilných ložísk a rôznych doplnkov. Zostava pozostáva z montážneho bloku, v ktorom je uložené ložisko. Blok je namontovaný na základ a je vložený hriadeľ, ktorý umožňuje otáčanie vnútornej časti ložiska/hriadeľa. Ak chcete poznať špecifikácie a ceny vankúšového ložiska, kontaktujte nás!

Výhoda vankúšového ložiska

Zvýšená nosnosť
Ložiská vankúšových blokov sú navrhnuté tak, aby vydržali veľké zaťaženie, vďaka čomu sú ideálne pre priemyselné zariadenia, ktoré pracujú pod vysokým tlakom. Tieto ložiská rovnomerne rozkladajú zaťaženie, čím sa znižuje riziko predčasného opotrebovania a zlyhania. Použitím vankúšových ložísk môžete zaistiť, že vaše zariadenie zvládne požiadavky náročných aplikácií.
Vylepšený výkon
Začlenením vankúšových ložísk môžete výrazne zvýšiť výkon vášho priemyselného zariadenia. Tieto ložiská ponúkajú nízke trenie a hladký chod, čo vedie k zníženiu spotreby energie a zvýšeniu účinnosti. So zlepšeným výkonom môžu vaše stroje fungovať na optimálnej úrovni, čo vedie k vyššej produktivite a výkonu.
Vylepšená odolnosť
Priemyselné zariadenia často pracujú v drsnom prostredí, kde sú ložiská vystavené prachu, úlomkom a extrémnym teplotám. Ložiská vankúšov sú navrhnuté tak, aby odolali týmto náročným podmienkam a ponúkajú vynikajúcu odolnosť proti opotrebovaniu, roztrhnutiu a nárazom. Použitím odolných vankúšových ložísk môžete zabrániť predčasným poruchám a nákladným prestojom.
Znížené náklady na údržbu
Jednou z kľúčových výhod použitia vankúšových ložísk je ich schopnosť minimalizovať nároky na údržbu. Tieto ložiská sú namazané, utesnené a vopred zmontované, čím sa znižuje potreba častých zásahov údržby. S menšími prestojmi vynaloženými na údržbu ložísk môže vaše priemyselné zariadenie fungovať efektívne, čo vám ušetrí drahocenný čas a peniaze.
Jednoduchá inštalácia a výmena
Ložiská vankúšového bloku sú navrhnuté pre jednoduchú inštaláciu a výmenu, čo umožňuje rýchlu a bezproblémovú údržbu. Vďaka jednoduchému procesu montáže umožňujú tieto ložiská rýchlejšie nastavenie zariadenia a minimalizujú prestoje pri výmene. Táto jednoduchá inštalácia zaisťuje, že vaše priemyselné zariadenie môže rýchlo obnoviť prevádzku a maximalizovať produktivitu.
Všestranné aplikácie
Vankúšové ložiská ponúkajú všestrannosť vo svojich aplikáciách, vďaka čomu sú vhodné pre rôzne priemyselné zariadenia v rôznych sektoroch. Od dopravníkových systémov a poľnohospodárskych strojov až po výrobné zariadenia a banské operácie sa tieto ložiská dokážu prispôsobiť rôznym pracovným podmienkam. Ich všestrannosť umožňuje bezproblémovú integráciu do rôznych typov strojov.
Zníženie hluku a vibrácií
Priemyselné zariadenia môžu vytvárať značný hluk a vibrácie, ktoré môžu ovplyvniť celkovú prevádzku a prostredie na pracovisku. Ložiská vankúšového bloku obsahujú funkcie na zníženie hluku a vibrácií, čím zaisťujú tichšie a pohodlnejšie pracovné prostredie. Minimalizáciou hluku a vibrácií prispievajú tieto ložiská k bezpečnejšiemu a produktívnejšiemu pracovisku.
Odolnosť proti korózii
Mnohé priemyselné prostredia vystavujú zariadenia korozívnym látkam, ako je vlhkosť, chemikálie a kontaminanty. Ložiská vankúšov sú navrhnuté z materiálov odolných voči korózii, ktoré ponúkajú vynikajúcu ochranu proti hrdzi a poškodeniu. Použitím ložísk odolných voči korózii môžete predĺžiť životnosť vášho priemyselného zariadenia a zachovať jeho výkon.
Nákladovo efektívne riešenie
Investícia do vysokokvalitných vankúšových ložísk môže byť nákladovo efektívnym riešením pre vaše priemyselné zariadenia. Tieto ložiská ponúkajú dlhú životnosť, čím sa znižuje potreba častých výmen a súvisiace náklady. Okrem toho ich schopnosť minimalizovať požiadavky na údržbu a zlepšiť energetickú účinnosť prispieva k celkovým úsporám nákladov.
Dlhá životnosť
Ložiská vankúšov sú známe svojou dlhou životnosťou, ktorá zaisťuje spoľahlivý výkon a odolnosť. Tieto ložiská sú navrhnuté s použitím kvalitných materiálov a výrobných procesov, čo vedie k predĺženej prevádzkovej životnosti. Použitím vankúšových ložísk môžete minimalizovať prestoje a maximalizovať životnosť vášho priemyselného zariadenia.

Typ vankúšového ložiska

Klzné ložiská
Klzné ložiská sa používajú na obmedzenie, vedenie alebo zníženie trenia v lineárnych aplikáciách. Používajú klzný účinok namiesto valivého pohybu používaného guľôčkovými, valčekovými a ihlovými ložiskami. Klzné ložiská môžu byť vyrobené z rôznych materiálov, ale zvyčajne sú to bronz, grafitovo-kovové dovoľujú alebo plast. Kovové klzné ložiská vankúšového bloku musia byť správne namazané, aby sa znížilo opotrebovanie a trenie. Bronzové klzné ložiská môžu byť tiež impregnované olejom alebo samomazné.

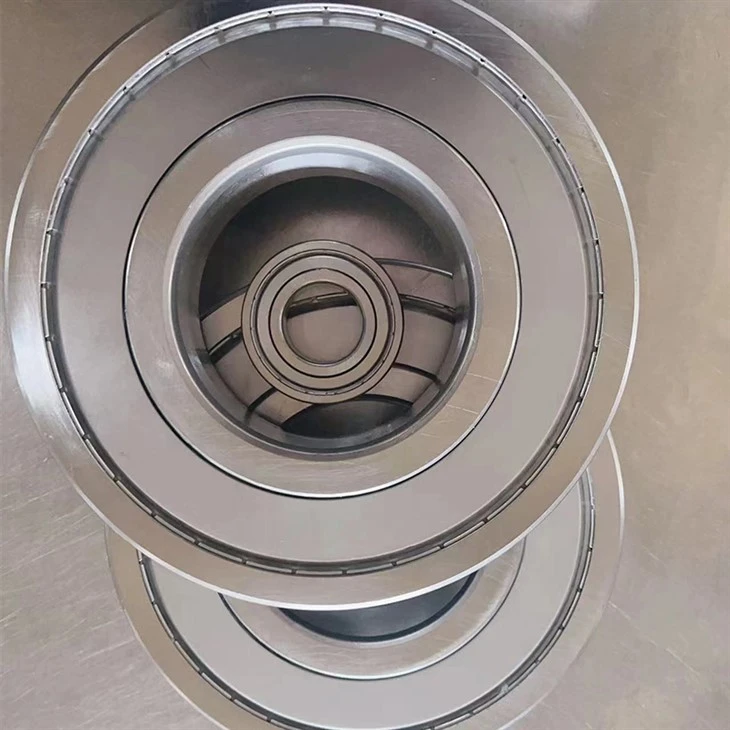

Guličkové ložiská
Guličkové ložiská majú guľôčku ako valivý prvok. Používajú sa na zabezpečenie hladkého pohybu s nízkym trením v rotačných aplikáciách. Konštrukcia pozostáva z vnútorného a vonkajšieho prstenca, guľôčok a zvyčajne klietky alebo guľôčkového separátora. Guličkové ložiská majú vnútorný a vonkajší krúžok a guľôčky. Môžu byť vybavené klietkou alebo guľôčkovým separátorom.
Valčekové ložiská
Valčekové ložiská majú valček ako valivý prvok. Používajú sa na zabezpečenie hladkého pohybu s nízkym trením v rotačných aplikáciách. Konštrukcia pozostáva z vnútorného a vonkajšieho prstenca, valčekov a zvyčajne klietky alebo valčekového separátora. V blokoch vankúšov sa používajú tri hlavné typy valivých ložísk:

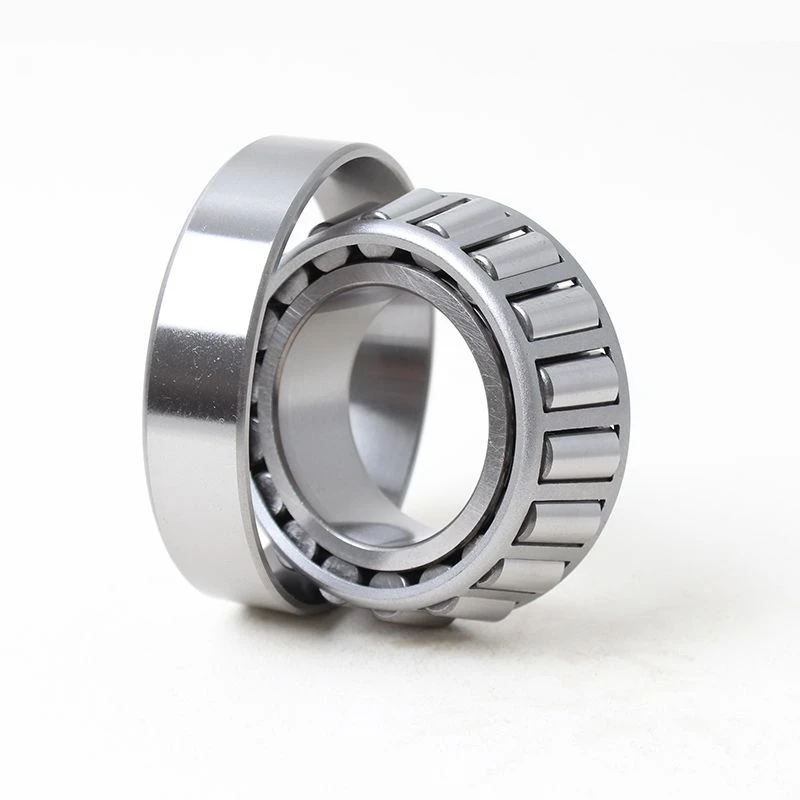

1. Kuželíkové ložiská
Kuželíkové ložiská používajú kužeľové valčeky, ktoré sa pohybujú na kužeľových dráhach. Môžu znášať radiálne aj axiálne zaťaženie, ako aj vyššie zaťaženie ako guľkové ložiská vďaka väčšej kontaktnej ploche. Kuželíkové ložiská obsahujú vnútorný krúžok (kužeľ), vonkajší krúžok (pohár), klietku a valčeky. Majú vysokú radiálnu a axiálnu nosnosť pri použití pri nízkych až stredných rýchlostiach. Úroveň prítlaku ložiskových blokov s kužeľovými valčekmi je približne 60 % radiálnej kapacity. Väčšinou sú drahšie.
2.Súčkové ložiská
Súdkové ložiská sú naklápacie, dvojradové, kombinované radiálne a axiálne ložiská. Valivý prvok v týchto ložiskách vankúšového bloku má vyklenutý alebo guľový tvar. Guľôčkové ložiská vankúšového bloku sú vynikajúce pri vysokých zaťaženiach a zaťaženiach, ktoré vyžadujú toleranciu voči nárazom; majú však obmedzené rýchlostné možnosti.
3. Valčekové ložiská
Valčekové ložiská sú ložiská s vysokou radiálnou kapacitou a miernym axiálnym zaťažením. Môžu byť ukončené alebo odľahčené na zníženie koncentrácie stresu. Valcové ložiská vankúšového bloku vytvárajú nízke trenie a umožňujú vysokú rýchlosť.
Ihlové ložiská
Ihlové ložiská majú ako valivý prvok ihlový valček. Sú podobné valčekovým ložiskám, ale majú menší pomer priemeru k dĺžke. Riadením obvodovej vôle medzi valčekmi alebo ihlami sú valivé prvky udržiavané rovnobežne s osou hriadeľa. Ihlové ložiská sú navrhnuté pre aplikácie s radiálnym zaťažením, kde je požadovaný nízky profil.
Hydrodynamické ložiská
Hydrodynamické ložiská sú ložiská s tekutým filmom, ktoré sa spoliehajú na olejový alebo vzduchový film na vytvorenie vôle medzi pohyblivými a stacionárnymi prvkami. Hydrodynamické ložiská vankúšového bloku si zachovávajú vysokú tuhosť, nosnosť a dlhú životnosť ložísk, sú však podstatne zložitejšie a drahšie ako štandardné ložiská vankúšového bloku s valivými prvkami.

Ako nainštalovať vankúšové ložisko

Skontrolujte a vyčistite hriadeľ
Najprv skontrolujte hriadeľ, aby ste sa uistili, že je čistý, okrúhly, rovný, bez otrepov a zárezov a nie je poddimenzovaný alebo nadmerný, podľa špecifikácií výrobcu. Na očistenie hriadeľa od hrdze použite jemný brúsny papier alebo škótku. Potom použite jemnú vrstvu oleja na odstránenie všetkých nečistôt.

Umiestnite ložiská na hriadeľ
Pri umiestňovaní ložiska na hriadeľ, ak je potrebné ložisko zaklepať na miesto, použite paličku a blok z tvrdého dreva alebo rúrku z mäkkej ocele proti vnútornému krúžku. NEÚdierajte ani nevyvíjajte tlak na kryt alebo tesnenia.

Ľahko priskrutkujte kryt k montážnej konštrukcii
Umiestnite hriadeľ na miesto ľahkým priskrutkovaním krytu k montážnej konštrukcii. Premostite štrbiny pre montážne skrutky krytu pomocou ťažkých podložiek alebo ťažkých pružných podložiek. To môže pomôcť zabrániť uvoľneniu.

Stanovte konečnú montážnu polohu
Pred zaistením skrutiek stanovte svoju konečnú montážnu polohu zarovnaním ložiskových jednotiek rukou alebo gumenou paličkou.

Bezpečne priskrutkujte kryt k montážnej konštrukcii
Keď je ložisko správne zarovnané, bezpečne priskrutkujte obe jednotky k montážnej konštrukcii.

Uistite sa, že sa hriadeľ môže axiálne pohybovať
Uistite sa, že sa hriadeľ môže axiálne pohybovať cez otvory ložiska, aby sa potvrdilo správne zarovnanie. Ak to nie je možné, uvoľnite kryty a znovu zarovnajte hriadeľ.

Utiahnite obe nastavovacie skrutky goliera
Utiahnite obe nastavovacie skrutky objímky a potom otáčajte hriadeľom a striedavo ho uťahujte na hodnoty uťahovacieho momentu odporúčané výrobcom. Ak momentový kľúč nie je k dispozícii, uťahujte nastavovacie skrutky, kým sa imbusovým kľúčom nevytvorí trvalé skrútenie.

Expanzná jednotka
Ak používate expanznú jednotku, vždy najskôr zaistite pevné ložisko. Posuňte expanzné ložisko axiálne do stredu krytu. Po vycentrovaní striedavo uťahujte nastavovacie skrutky na rozširovacej jednotke tak, ako ste to robili na pevnej jednotke.

Ako udržiavať ložisko vankúšového bloku

Naplňte ložiská čistým olejom
Ložiská vankúšov potrebujú mazanie, aby správne fungovali. Ložiská môžu byť mazané tekutým olejom, olejovou hmlou alebo typom maziva.
Je dôležité zabezpečiť, aby ložiská boli vždy schopné dostať olej, ktorý potrebujú. Nedostatok mazania môže spôsobiť množstvo problémov. Okrem toho by mal byť použitý olej vždy čistý. Uistite sa, že ste olej podľa potreby vymenili. Môže výrazne predĺžiť životnosť vášho zariadenia.

Investujte do Protector Seals
Je inteligentné poskytnúť vašim ložiskám dodatočnú úroveň ochrany. Toto je služba, ktorú môžu poskytnúť tesnenia na ochranu ložísk. Na trhu sú dva typy tesnení: kontaktné chrániče a bezkontaktné chrániče.
Bezdotykový chránič zabráni priamemu kontaktu vankúšového bloku s vecami okolo neho. Môže pomôcť chrániť nosič pred poškriabaním, ako aj všeobecným opotrebovaním.
Častejšie sú kontaktné chrániče. Poskytujú blokovému ložisku ochranu, ale neblokujú kontakt. Obzvlášť populárne sú magnetické tesnenia. So správnymi tesneniami budete môcť udržať svoje blokové ložiská v bezpečí a vyhnúť sa problémom s nesúososťou.

Kontrolujte svoje ložiská často
Okrem toho, že vaše ložiská majú tesnenie a čistý olej, mali by ste ich pravidelne kontrolovať. Uistite sa, že fungujú tak, ako majú. Ak si všimnete nejaké problémy, podniknite kroky na ich okamžité vyriešenie. Čím skôr problém vyriešite, tým menšie škody môže spôsobiť.

Ako vybrať vankúšové ložiská

1. Vyberte si typ ložiska vhodný pre vašu aplikáciu, tj typ zaťaženia, veľkosť hriadeľa, rýchlosť chodu, nesúososť atď. Môžu obsahovať nasledujúce typy ložísk

Klzné ložisko
Guľôčkové ložisko
Valčekové ložiská - Kuželíkové ložiská, Súdkové ložiská, Valčekové ložiská

2. Vyberte správny materiál krytu pre vašu aplikáciu a prostredie
3.Vyberte si vhodný nástavec hriadeľa

Jednotky môžu mať nastavovaciu skrutku, excentrický zámok, jednoduchý alebo dvojitý nastavovací krúžok, koncentrický zámok alebo kužeľový adaptér

4. Zvážte delený typ, ak je to potrebné a ak by to uľahčilo inštaláciu
5. Pre aplikácie s vysokým zaťažením si vyberte ložiskovú jednotku nárazového bloku s vhodným typom ložiska
6. Tesnenia sa tiež líšia, vrátane tesnení s vôľou, ľahkým kontaktom, ťažkým kontaktom a tesnením pomocného typu

často kladené otázky

Otázka: Čo používa ložiská vankúšového bloku?

A: Ložiská vankúšového bloku podopierajú hriadele, ktoré prebiehajú rovnobežne s montážnou plochou. Vďaka tomu sú veľmi jednoduchou, ale dôležitou súčasťou dopravných systémov, priemyselných ventilátorov, poľnohospodárskych zariadení, výložníkových žeriavov, umývačiek áut a mnohých ďalších.

Otázka: Aký je rozdiel medzi prírubou a vankúšovým ložiskom?

Odpoveď: Ložiská vankúšových blokov môžu podporovať hriadele bežiace horizontálne, vertikálne alebo pod uhlom – pokiaľ je blok namontovaný na povrchu, ktorý prebieha rovnakým spôsobom. Ložiská prírubového bloku sú v podstate pravouhlým ekvivalentom. Ložiská prírubových blokov podopierajú hriadele, ktoré sú kolmé na montážny povrch.

Otázka: Ako viete, či je vaše vankúšové guľôčkové ložisko zlé?

Odpoveď: Ak vaše predné odpruženie vydáva cinkavý zvuk, guľôčkové ložisko vo vašom odklonenom tanieri je opotrebované a je potrebné ho vymeniť.

Otázka: Aký je rozdiel medzi vankúšovým blokom a guľôčkovými ložiskami?

Odpoveď: Kovové hladké ložiská vankúšového bloku musia byť správne namazané, aby sa znížilo opotrebovanie a trenie. Bronzové klzné ložiská môžu byť tiež impregnované olejom alebo samomazné. Guličkové ložiská majú guľôčku ako valivý prvok. Používajú sa na zabezpečenie hladkého pohybu s nízkym trením v rotačných aplikáciách.

Otázka: Je vankúšový blok ložiskom?

Odpoveď: Ložisko vankúšového bloku alebo puzdro ložiska alebo stojatý blok je podstavec, ktorý sa používa na preukázanie podpory rotujúceho hriadeľa s kompatibilnými ložiskami. Vankúšové ložiská sú vlastne puzdrá, v ktorých je uložené ložisko.

Otázka: Aké sú časti vankúšového ložiska?

Odpoveď: Majú dlhú skriňu, ktorá je zvyčajne vyrobená zo silného kovu, ako je nehrdzavejúca oceľ alebo liatina. V strede ložiska vankúšového bloku je hlavný otvor, ktorý podopiera hriadeľ stroja alebo predmetu. Tento otvor je obklopený mnohými malými kovovými guľôčkami v prstencovom prvku známom ako guľa a klietka.

Otázka: Môžu ložiská vankúšového bloku niesť axiálne zaťaženie?

A: Plášte vankúšových blokov vyrobené z liatiny alebo nehrdzavejúcej ocele, znášajú minimálne rovnaké dynamické a statické zaťaženie ako zabudované ložiskové vložky. Môžu tiež vydržať špičkové zaťaženie alebo premenlivé axiálne zaťaženie.

Otázka: Točia sa ložiská vankúšového bloku?

Odpoveď: Vankúšové bloky fungujú rovnakým spôsobom ako väčšina ostatných ložísk. Hriadeľ stroja alebo predmetu môže byť vložený do ložiska vankúšového bloku, aby sa zlepšil rotačný pohyb. Veľký stredný otvor ložiska vankúšového bloku sa môže ľahko otáčať, pretože je obklopený guľou a klietkou.

Otázka: Mám namazať nové ložiská vankúšového bloku?

Odpoveď: Správne mazanie je nevyhnutné pre použitie akéhokoľvek namontovaného ložiska. Olej v ložiskovom tuku vytvára tenkú vrstvu medzi valivým prvkom a ložiskovými krúžkami. Bez tejto vrstvy oleja nebudú vankúšové bloky a prírubové bloky vidieť ani zlomok svojej očakávanej životnosti.

Otázka: Ako často by sa mali ložiská vankúšového bloku premazávať?

Odpoveď: Ak vaša mazacia pištoľ dodáva okolo 1,35 gramu na zdvih, znamená to, že ložisko potrebuje 6 zdvihov každých 13 mesiacov; mohli by ste to spriemerovať na mŕtvicu každých 8 týždňov alebo tak.

Otázka: Potrebujú ložiská vankúšového bloku mazivo?

Odpoveď: Pretože obsahujú ložisko, puzdrá vankúšového bloku vyžadujú mazanie. Bez mazania budú vystavené treniu, ktoré skracuje ich životnosť. Ložiská sú časti, ktoré pomáhajú pri otáčaní iných častí, ako je hriadeľ.

Otázka: Sú ložiská vankúšového bloku utesnené?

Odpoveď: Ložiskové jednotky vankúšového bloku sú navrhnuté pre rýchlu, jednoduchú a bezpečnú montáž. Sú zapečatené a vopred namazané v továrni, čím sú pripravené na použitie. Pre špecifické aplikačné požiadavky sú k dispozícii viaceré tesniace roztoky a mazivá (vrátane potravinárskych tukov).

Otázka: Môžem použiť olej namiesto maziva v ložiskách?

Odpoveď: Olej zvyčajne funguje lepšie pri vysokoteplotných aplikáciách a tých, kde je vysoká rýchlosť a extrémne trenie. Na druhej strane mazivo funguje dobre v ložiskových aplikáciách, ktoré pracujú pri miernych rýchlostiach, kde teploty nie sú príliš vysoké.

Otázka: Akú veľkosť ložiska vankúšového bloku potrebujem?

Odpoveď: Ložisko potrebné pre konkrétnu aplikáciu závisí predovšetkým od zaťaženia a priemeru inštalovaného hriadeľa. Výšku hriadeľa a výšku spätného toku je možné určiť meraním stredného ložiska hriadeľa ložiskového ložiska.

Otázka: Akú váhu môže udržať ložisko vankúšového bloku?

Odpoveď: Vysoký výkon: Valcové vankúšové bloky ponúkajú dynamické zaťaženie v rozsahu od 800 do 12 500 libier a nízky koeficient trenia, ktorý pomáha dosiahnuť rýchlosť až 25 stôp za sekundu.

Otázka: Koľko typov ložiskových blokov existuje?

Odpoveď: Dva najbežnejšie typy ložiskových blokov sú vankúšové bloky a prírubové bloky. Hlavným rozdielom medzi nimi je orientácia hriadeľa na montážny povrch. Vankúšové ložiská, ktoré sa niekedy nazývajú inštalatérske ložiská, podporné hriadele, ktoré prebiehajú rovnobežne s montážnou plochou.
