Čo je valčekové ložisko

Valivé ložiská sa používajú na nahradenie klzného pohybu valivým pohybom s nízkym trením v rotačných aplikáciách. Hlavné typy valivých ložísk sú valčekové, guľové a kuželíkové. Vo všeobecnosti ponúkajú valčekové ložiská vyššiu nosnosť ako guľkové ložiská rovnakej veľkosti. Ak chcete poznať špecifikácie a ceny valivých ložísk, kontaktujte nás!

Výhoda valčekového ložiska

presnosť:Valčekové ložisko ponúka vysokú presnosť a umožňuje presný lineárny pohyb.

Nosnosť
Vďaka svojej vynikajúcej konštrukcii môžu valčekové ložiská prenášať záťaž z viacerých smerov, čím sa výrazne zvyšuje ich nosnosť.

Tuhosť
Kruhový štvorradový dizajn valivých ložísk poskytuje zvýšenú tuhosť, vďaka čomu sú vhodné pre náročné aplikácie.

Samomazné
Niektoré valčekové ložiská majú samomazné obaly, ktoré znižujú potrebu údržby a predlžujú životnosť ložísk.

Všestrannosť
Valčekové ložiská poskytujú široký výber lineárnych ložísk vhodných pre rôzne aplikácie, od malých elektronických zariadení až po veľké priemyselné stroje.

Redukcia hluku
Valivé ložiská môžu tiež prispieť k tichšiemu chodu strojov. Pretože vytvárajú menšie trenie a vibrácie, zvyčajne vytvárajú menší prevádzkový hluk ako iné druhy ložísk.

Efektívnosť
Ich konštrukcia umožňuje valčekovým ložiskám pracovať pri vysokých rýchlostiach s minimálnou stratou energie. To z nich robí životaschopnú možnosť pre množstvo systémov riadenia pohybu.

Typ valčekového ložiska

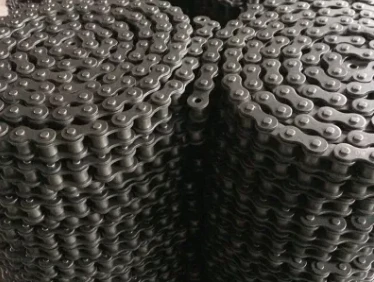

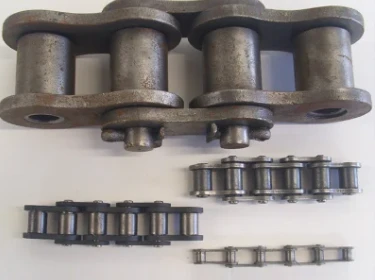

B Series Simplex/Duplex/Triplex Roller Chain& Bushing Chains

Sférické valčekové ložiská

Guľové ložisko obsahuje vnútorný krúžok s dvoma obežnými dráhami sklonenými pod uhlom osi ložiska, vonkajší krúžok so spoločnou guľovou obežnou dráhou, guľové valivé prvky, klietky a v niektorých prevedeniach vnútorné stredové krúžky.

Valčekové ložiská

Tieto ložiská majú valčeky valcového tvaru v lineárnom kontakte s obežnými dráhami, ale nie sú to skutočné valce. Namiesto toho majú korunované alebo plávajúce konce na zmiernenie stresu. Nájdete ich v jedno- alebo dvojradových konfiguráciách. Napriek tomu, bez ohľadu na váš výber, ich geometria im dáva väčšiu radiálnu nosnosť vo vysokorýchlostných aplikáciách. Napriek tomu majú strednú nosnosť ťahu.

Kuželíkové ložiská

Kužeľové valce sú navrhnuté podľa princípu, že kužele sa môžu pretáčať jeden cez druhý bez toho, aby skĺzli. Obsahujú vnútorný a vonkajší krúžok a rady nerozoberateľných kužeľových zostáv. Kužeľové kuželíkové ložiská bežia na kužeľových obežných dráhach zodpovedajúcich kuželíkovej konštrukcii ložísk. Vďaka ich veľkému kontaktu s povrchom môžu kužeľové valce odolať veľkému radiálnemu, axiálnemu a axiálnemu zaťaženiu, zvyčajne v aplikáciách so strednou rýchlosťou.
Veľmi pripomínajú valčekové ložiská, ale ak sa rozhodnete, ktoré si kúpiť, tu je hlavný rozdiel: valčekové ložiská zvládajú iba obmedzené axiálne zaťaženie. Súčasne ich kužeľové náprotivky dokážu zvládnuť značné ťahové zaťaženie. Kuželíkové ložiská sú zvyčajne dostupné v palcových a metrických veľkostiach.

Ihlové valčekové ložiská

Tieto valčeky majú tenké a dlhé ložiská umiestnené horizontálne v puzdre ložiska. Môžu mať skosené konce na udržanie polohy valčeka alebo polguľové konce pre voľný pohyb ložiska. Ihlové ložiská sú variantom cylindrických ložísk. Ich miskovitý dizajn im umožňuje vydržať vysoké radiálne zaťaženie v aplikáciách vyžadujúcich vysokorýchlostnú presnosť otáčania.
Primárnou výhodou ihlových valčekov je ich schopnosť použiť protiľahlý povrch ako vnútorné alebo vonkajšie obežné dráhy, alebo oboje. Konštrukcia tiež poskytuje veľké zásobníky ropy pri zachovaní minimalistického dizajnu prierezu. Ihlové valčeky nájdete s vnútorným krúžkom alebo bez neho.

Axiálne valčekové ložisko

Axiálne ložiská sú špecifické rotačné ložiská používané na zvládanie vysokých zaťažení v nepriaznivom prostredí. Môžu obsahovať rôzne valivé prvky, vrátane ihiel, kužeľových, guľových alebo valcových valčekov, ktoré rozdeľujú ložiskové krúžky. Prítlačné valčeky zvládajú axiálne a prítlačné zaťaženie rovnobežne s osou hriadeľa. Ich rýchlostné hodnotenie sa líši v závislosti od použitého valivého prvku. Napríklad axiálne guľkové ložiská sú vynikajúce pre vysokorýchlostné aplikácie, ale axiálne valčekové ložiská sú obmedzené na stredné rýchlosti.

Rozdiel medzi guličkovými a valčekovými ložiskami

Valčekové ložiská

Vyššia nosnosť:V dôsledku kontaktu vedenia môžu valivé ložiská znášať väčšie radiálne zaťaženie.
Rôzne dizajny:Rôzne konštrukcie, ako sú valcové, kužeľové, guľové a ihlové, vyhovujú rôznym aplikáciám.
Trvanlivosť:Robustný pri manipulácii s väčším nákladom bez deformácie.
Menšia citlivosť:Odolnejšie voči rázovému zaťaženiu a nesúosovosti v porovnaní s guľôčkovými ložiskami.

Nevýhody
Trenie:V porovnaní s guľôčkovými ložiskami má zvyčajne o niečo vyšší koeficient trenia.
Veľkosť:Všeobecne objemnejšie, vyžadujúce viac miesta v strojoch.
Údržba:Môže vyžadovať častejšiu údržbu, najmä pri vysokorýchlostných aplikáciách v dôsledku zvýšeného trenia.

Guličkové ložiská

Nízky koeficient trenia:Guličkové ložiská vykazujú nižšie rozbehové a jazdné trenie, ideálne pre vysokorýchlostné aplikácie.
Kompaktný dizajn:Vyžadujú menej miesta a môžu byť použité v menších mechanizmoch.
Všestrannosť:Vhodné pre radiálne aj axiálne (ťahové) zaťaženie.
Nízka údržba:Majú dlhšiu životnosť v aplikáciách s menším axiálnym zaťažením a vyžadujú menej častú údržbu.

Nevýhody
Nosnosť:Obmedzená schopnosť zvládnuť veľké radiálne zaťaženie v porovnaní s valčekovými ložiskami.
Trvanlivosť:Pri nadmernom zaťažení sa môže deformovať, čo vedie k zníženiu životnosti ložísk.
Citlivosť:Zraniteľnejšie voči vychýleniu a rázovému zaťaženiu.

Komponent valčekového ložiska

Vnútorný krúžok a obežná dráha
Vnútorná obežná dráha je menší krúžok nad hriadeľom. Je umiestnená vo vonkajšej obežnej dráhe.
Na valčekových ložiskách je obežná dráha plochá alebo kužeľová s prírubou, ktorá drží valčeky na mieste.
Na guľôčkových ložiskách je do ich vonkajšieho obvodu vyrezaná drážka.

Valivé prvky
Ložiská sa môžu voľne otáčať vďaka guľôčkam alebo valčekom upevneným medzi vnútorným a vonkajším krúžkom. Ak by tam neboli, trenie medzi rasami by ložisko rýchlo zničilo. Guľôčky a valčeky v ložiskách sú vyrábané podľa presných symetrických špecifikácií, pretože asymetrický valivý prvok znižuje výkon ložiska. Valivé prvky sú veľmi závislé od kvality ich povrchu, pretože ovplyvňuje, ako hladko sa môžu otáčať. Trenie vytvára teplo, čím sa skracuje životnosť ložiska a zvyšuje sa hluk ložiska.

Ložisková klietka
Ložisková klietka drží guľôčky alebo valčeky na mieste medzi vnútornou a vonkajšou obežnou dráhou. To zaisťuje, že sa guľôčky/valčeky môžu voľne otáčať, ale zachovajú si svoj rozstup.

Vonkajšia obežná dráha
Ložiská pozostávajú z vonkajšej obežnej dráhy a vnútornej obežnej dráhy (krúžku), v ktorej sú vnútri uložené guľôčky alebo valčeky.
Na valčekových ložiskách je vonkajšia obežná dráha plochá, guľová alebo kužeľová s prírubou, ktorá drží valčeky na mieste.
Na guľôčkových ložiskách je pozdĺž vnútorného obvodu obežnej dráhy vyrezaná drážka, aby guličky držali na mieste.

Kompletné ložisko
Keď sú všetky komponenty zmontované, tvoria ložisko. Valivé prvky môžu byť odkryté a tieto vyžadujú správne mazanie, aby správne fungovali.

Bežné problémy a riešenia valivých ložísk

Bežné problémy spojené s valčekovými ložiskami

1. Ložiskové znečistenie hlukom

Pretože sa valčekové ložiská používajú na podporu vysokého radiálneho a axiálneho zaťaženia, problémy s hlukom a vibráciami vo valivých ložiskách sú veľmi časté v dôsledku nesprávnych postupov alebo iných základných problémov. To môže negatívne ovplyvniť výkon a životnosť strojov, v ktorých pracuje.

2. Hluk vo valčekových ložiskách

Primárnym zdrojom hluku vo valivých ložiskách je interakcia medzi valčekovými prvkami (napr. valčekmi, guľôčkami), klietkou a obežnými dráhami ložísk. Nadmerný hluk môže naznačovať opotrebenie a trenie a môže zhoršiť problém tým, že spôsobí väčšie poškodenie ložísk a strojového zariadenia, ktoré prevádzkuje, ak sa okamžite nerieši. Výsledný hluk navyše ruší pracovné prostredie.

3. Vibrácie vo valčekových ložiskách

Vibrácie valivých ložísk vznikajú z dynamických síl vznikajúcich počas prevádzky, ktoré spôsobujú pohyb valivých telies v ložiskách. Vibrácie môžu byť výsledkom nesprávneho nastavenia, nevyváženého zaťaženia alebo nečistôt. Vysoká úroveň vibrácií môže tiež nepriaznivo ovplyvniť okolité stroje, znížiť ich účinnosť a spôsobiť škody.

4. Predčasné zlyhania

Predčasné zlyhanie valivých ložísk sa týka neočakávaných porúch pred ich očakávanou životnosťou. Problémy vznikajú v dôsledku mnohých faktorov, ktoré pochádzajú buď zo samotných valivých ložísk alebo zo strojového zariadenia, do ktorého boli umiestnené.
Primárnym zdrojom predčasného zlyhania valivých ložísk je nadmerné namáhanie a opotrebovanie komponentov ložiska počas prevádzky, najmä komponentov, ktoré umožňujú rotáciu ložísk. To povedie k oderu a môže dôjsť k opotrebeniu povrchu medzi vnútornými a vonkajšími krúžkami, valivými prvkami, obežnou dráhou a nečistotami, čo má za následok častú výmenu a zvýšené náklady na údržbu.

5. Problémy s mazaním

Mazanie je dôležité na zabezpečenie optimálneho výkonu ložísk, predĺženie životnosti a predchádzanie nákladným prestojom a opravám zariadenia. Aj keď ide o rutinnú údržbu, jej aplikácia si vyžaduje presnosť a vhodnú starostlivosť, pretože nesprávna aplikácia môže stroj vážne poškodiť.
Napríklad nedostatočné mazanie spôsobí zvýšenie trenia medzi komponentmi, čo môže viesť aj k nedostatočnej ochrane a zvýšenému opotrebovaniu, najmä v oblasti valivých prvkov. So zvýšeným opotrebovaním a väčším trením budú obežné dráhy generovať viac tepla, čo vedie k hromadeniu tepla a zníženiu účinnosti celkového výkonu zariadenia.

Tipy na riešenie problémov

Riadenie mazania pre zníženie hluku

Niekoľko krokov na zníženie hluku vo valivých ložiskách zahŕňa riadenie mazania. Zabezpečenie správneho mazania popri použití správneho typu maziva je účinné pri znižovaní hluku. Okrem toho sú k dispozícii riešenia na tlmenie hluku pre väčšinu typov valivých ložísk, vrátane ihlových ložísk, súdkových ložísk a valčekových ložísk.
Výber vhodného maziva možno vykonať na základe faktorov, ako je vaša nosnosť, rýchlosť, teplota a podmienky prostredia, ktoré môžete nakonfigurovať podľa pokynov výrobcu. Pomôže vám to vytvoriť si plán, aby ste sa uistili, že aj váš stroj je mazaný v primeraných intervaloch.

Používanie nástrojov na zarovnanie hriadeľa

Vibrácie môžu znamenať, že vo vašich strojoch sú uvoľnené pohyblivé časti, ktoré môžu viesť k predčasným poruchám. Uistite sa, že sú správne utiahnuté podľa špecifikácií výrobcu. Okrem toho použitie nástrojov na vyrovnanie hriadeľa ďalej zabráni tomuto problému tým, že zabezpečí, aby boli všetky vaše diely zmerané a zarovnané.

Aplikácie valivých ložísk

Všeobecne sa verí, že valivé ložiská sa používajú hlavne v priemyselných aplikáciách, ale nie vždy to tak je. Valivé ložiská môžu byť použité na rôzne účely a majú mnoho výhod oproti bežným guľôčkovým ložiskám. V tejto časti preskúmame rôzne použitia a aplikácie valivých ložísk.
Medzi hlavné výhody použitia valivých ložísk patrí väčšia nosnosť, hladšia prevádzka, menšie nároky na údržbu, zvýšená životnosť a celkovo lepší výkon. Vďaka týmto výhodám sú ideálne pre širokú škálu priemyselných odvetví vrátane poľnohospodárstva, automobilového a leteckého inžinierstva.

Tu sú niektoré bežné aplikácie valivých ložísk:

Automobilové komponenty, ako sú vačkové hriadele, kľukové hriadele a závesné systémy.
Poľnohospodárska technika, ako sú kombajny a traktory.
Letecké komponenty, ako sú lopatky ventilátora a podvozkové zostavy.
Stavebné stroje, ako sú bagre a buldozéry.

Valivé ložiská sa tiež relatívne ľahko inštalujú v porovnaní s inými typmi ložísk vďaka ich samonastavovaciemu charakteru, čo pomáha výrazne skrátiť čas inštalácie. Okrem toho vyžadujú minimálne mazanie, vďaka čomu sú nákladovo efektívne aj z hľadiska nákladov na dlhodobú údržbu. To prispieva k tomu, že inštalácie valivých ložísk možno často nájsť v oblastiach, kde by vibrácie alebo extrémne teploty inak spôsobili vážne poškodenie alebo zlyhanie, ak by sa namiesto toho použili štandardné guľôčkové ložiská.

často kladené otázky

Otázka: Môžu byť valivé ložiská renovované?

A: Áno, ale záleží. Nie je ekonomické renovovať malé ložiská. Väčšie s priemerom otvoru nad 6- palcov však možno renovovať s ekonomickými výhodami.

Otázka: Ako môžem zabezpečiť, aby som si vybral správne valivé ložisko pre svoju aplikáciu?

Odpoveď: Výrobcovia odporúčajú konzultovať s inžinierom aplikácie ložísk, aby sa maximalizoval výkon a zabezpečil úspech projektu pri výbere špecifikácií návrhu.

Otázka: Čo je vačkové ložisko?

Odpoveď: Vačkové ložisko je typ valčekového ložiska s vonkajším krúžkom, ktorý bol upravený tak, aby obsahoval vodiace príruby. Používa sa v aplikáciách vačiek a kladičiek na podporu vysokých radiálnych zaťažení.

Otázka: Čo je valivé ložisko v klietke?

Odpoveď: Toto je valčekové ložisko s klietkou medzi valčekmi, aby sa znížilo trenie, držali valčeky a udržiavali ich rovnomerne rozmiestnené. Je navrhnutý tak, aby vydržal mierne radiálne a axiálne zaťaženie.

Otázka: Aká je očakávaná životnosť valčekového ložiska?

Odpoveď: Pokiaľ ide o očakávanú životnosť valivých ložísk, existuje množstvo faktorov, ktoré môžu ovplyvniť životnosť. Valivé ložiská sú zvyčajne vyrobené z ocele alebo iných materiálov s nízkym trením a vysokou nosnosťou, čo im umožňuje udržať maximálnu hmotnosť a zároveň poskytuje dobrú kontrolu pohybu. Ako také sa už mnoho rokov používajú v mnohých priemyselných odvetviach.

Otázka: Vyžadujú valčekové ložiská nejakú špeciálnu údržbu?

Odpoveď: Údržba valivých ložísk je kritickou súčasťou akejkoľvek operácie, ktorá sa ich týka. Vyžaduje si to osobitnú pozornosť, aby sa zabezpečilo, že fungujú optimálne a že sa maximalizuje ich životnosť.

Otázka: Akú maximálnu hmotnosť môže uniesť valčekové ložisko?

A: Maximálna nosnosť každého konkrétneho valčekového ložiska bude závisieť od niekoľkých faktorov, ako je jeho veľkosť, dizajn a použité konštrukčné materiály. Vo všeobecnosti sú však rôzne typy valivých ložísk schopné vydržať rôzne stupne zaťaženia. Napríklad:

Kuželíkové valčekové ložiská – zvyčajne dokážu zvládnuť radiálne zaťaženie až 1 milión libier na ložisko

1. Valčekové ložiská – zvyčajne dokážu zvládnuť až 500 tisíc libier kombinovaného axiálneho a radiálneho zaťaženia na ložisko

2. Sférické valčekové ložiská – často dokážu zvládnuť až 2 milióny libier kombinovaného axiálneho a radiálneho zaťaženia na ložisko

Otázka: Sú valčekové ložiská ľahko inštalovateľné?

Odpoveď: Pri zvažovaní valivých ložísk je jednou z najdôležitejších otázok, či sa dajú ľahko inštalovať. Našťastie vo väčšine prípadov sú. Valivé ložiská sa zvyčajne vyznačujú dizajnom, ktorý umožňuje ich jednoduchú inštaláciu bez potreby špeciálnych nástrojov alebo techník. To umožňuje každému so základnými znalosťami mechanických systémov dokončiť proces inštalácie rýchlo a efektívne.

Otázka: Sú valivé ložiská schopné prevádzky pri extrémnych teplotách?

Odpoveď: Valčekové ložiská sú neoddeliteľnou súčasťou mnohých mechanických systémov. Ich schopnosť pracovať v extrémnych teplotách ich robí neoceniteľnými v celom rade oblastí použitia. Od zariadení pracujúcich v podmienkach podobných púšti až po tie, ktoré sú vystavené mrazivému chladnému podnebiu – na valivé ložiská sa môžete spoľahnúť, že budú vykonávať svoje úlohy s presnosťou a presnosťou bez ohľadu na prostredie.

Otázka: Prečo valivé ložiská zlyhávajú?

Odpoveď: K väčšine porúch ložísk dochádza v dôsledku nesprávneho mazania. Zlyhanie mazania môže nastať, ak sa použije nesprávne mazivo, ak sa nepoužije dostatočné množstvo maziva, alebo ak bolo ložisko vystavené nadmerným teplotám, ktoré spôsobili degradáciu maziva.

Otázka: Mali by byť valivé ložiská namazané?

Odpoveď: Mazanie je absolútne nevyhnutné pre správnu činnosť guľkových a valčekových ložísk. Správne mazivo zníži trenie medzi vnútornými klznými plochami komponentov ložísk a zníži alebo zabráni kontaktu kov na kov valivých prvkov s ich obežnými dráhami.

Otázka: Opotrebujú sa valivé ložiská?

Odpoveď: V niektorých aplikáciách môžu valivé ložiská utrpieť značnú stratu materiálu (opotrebenie) v dôsledku nedostatočného mazania, prítomnosti abrazívnych častíc, korózie, oscilačnej rotácie a iných príčin.

Otázka: Ako mažete valivé ložiská?

Odpoveď: Viskozita oleja koreluje s hrúbkou filmu, ktorý dokáže vytvoriť, čo je rozhodujúce pre oddelenie valivých a klzných častí ložiska. Mazací tuk: Zatiaľ čo niektoré aplikácie ložísk používajú ako mazivo olej, mazivo je preferovaným mazivom pre 80 až 90 percent ložísk.

Otázka: Aké sú tri príčiny hlučných valivých ložísk?

Odpoveď: Medzi rôzne príčiny hlučného ložiska patria výrobné chyby, mazanie, znečistenie, montážne podmienky a použitie. Výrobné chyby tvoria len malú časť chýb v ložiskách, pretože mnohí výrobcovia majú zavedené opatrenia na odstránenie týchto chýb.

Otázka: Sú valivé ložiská hlučné?

Odpoveď: Valivé ložiská sú vo všeobecnosti náchylnejšie na kontakty kov na kov a majú tendenciu byť hlučnejšie ako radiálne ložiská, kde sú olejové filmy oveľa hrubšie a kontakty sa nevyskytujú tak často.
