Výber vnútornej vôle alebo predpätia
Prevádzková vôľa alebo predpätie v ložisku ovplyvňuje okrem iného trenie, veľkosť záťažovej zóny a únavovú životnosť ložiska. Diagram 1 ukazuje vzťah medzi týmito parametrami. Diagram je zovšeobecnený a založený na valivých ložiskách pri radiálnom zaťažení.
Pre všeobecné aplikácie by mal byť rozsah prevádzkovej vôle v rámci odporúčanej zóny znázornenej na diagrame 1.
Výber počiatočnej vnútornej vôle a Výber predpätia popisujú ovplyvňujúce faktory, ktoré je potrebné zvážiť, a poskytujú metódy, pomocou ktorých môžete vypočítať počiatočnú vnútornú vôľu potrebnú na dosiahnutie stupňa vôle/predpätia požadovaného vašou aplikáciou.

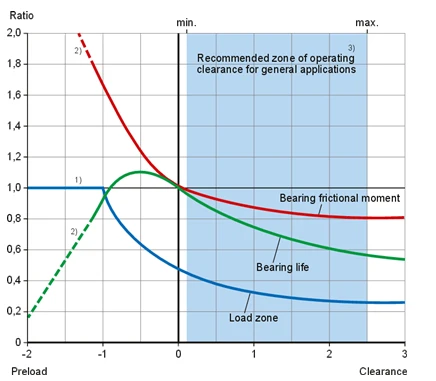

diagram 1 - Prevádzková vôľa alebo predpätie verzus hlavné prevádzkové kritériá
Vnútorná vôľa ložiska (obr. 1) je definovaná ako celková vzdialenosť, o ktorú sa môže pohybovať jeden ložiskový krúžok voči druhému v radiálnom smere (radiálna vnútorná vôľa) alebo v axiálnom smere (axiálna vnútorná vôľa).
Počiatočná vnútorná vôľa je vnútorná vôľa v ložisku pred montážou.
Montážna vôľa je vnútorná vôľa v ložisku po montáži, ale pred prevádzkou.
Prevádzková vôľa je vnútorná vôľa v ložisku, keď je v prevádzke a dosiahlo stabilnú teplotu.
Vo väčšine aplikácií je počiatočná vnútorná vôľa v ložisku väčšia ako jeho prevádzková vôľa. Je to kvôli účinkom:
lícuje s hriadeľom a/alebo puzdrom
tepelná rozťažnosť ložiskových krúžkov a súvisiacich komponentov
Ložiská musia mať vhodnú prevádzkovú vôľu, aby fungovali uspokojivo (dôležitosť výberu správnej vôle/predpätia).
Vo väčšine prípadov ložiská vyžadujú určitý stupeň vôle (Výber počiatočnej vnútornej vôle). V niektorých prípadoch však môžu vyžadovať predpätie, tj zápornú vôľu (Výber predpätia).
Vo všeobecnosti platí:
Guličkové ložiská by mali mať prevádzkovú vôľu, ktorá je prakticky nulová.
Valčekové, ihlové, sférické a toroidné valčekové ložiská CARB zvyčajne vyžadujú aspoň malú prevádzkovú vôľu.
Kuželíkové a guľôčkové ložiská s kosouhlým stykom by mali mať malú prevádzkovú vôľu, s výnimkou aplikácií, kde sa vyžaduje vysoký stupeň tuhosti alebo polohovej kontroly, v takom prípade môžu byť namontované s určitým stupňom predpätia.
